Pondasi Tiang Pancang Beton

Pondasi Tiang Pancang

Pondasi tiang pancang beton secara detail kami berikan termasuk untuk jembatan. Selain itu, kami juga paparkan jenis, analaisa harga, ukuran, kalendering sampai dengan metode palaksanaan. Sebab, kelebihan dan kekurangan struktur yang mempengaruhi perhitungan rencana anggaran biaya Anda.

Pengertian Pondasi Tiang Pancang Beton

Pondasi tiang pancang adalah jenis konstruksi penyeimbang beban tekanan sebuah bangunan. Selain itu, precast ini juga berfungsi mentransmisikan tingkatan berat yang lebih rendah sampai kedalaman tanah.

Berguna untuk keperluan pembangunan bertingkat seperti gedung, apartemen, jembatan, landasan udara dan lainnya. Sehingga, membuat bangunan menjadi berdiri kuat dan kokoh bertahan lama.

Pondasi Tiang Pancang Beton juga berguna untuk bangunan dengan struktur tanah yang mudah bergeser.

Kedalaman pondasi tiang pancang terbagi menjadi 2 jenis yaitu pondasi dangkal dan dalam. Jarang sekali pondasi dangkal terpakai untuk keperluan pembangunan di Indonesia. Karena, kebutuhan tiang pancang biasa terpakai untuk bangunan yang bertingkat tinggi.

Jenis Bangunan yang memiliki tingkat beban permukaan yang tinggi, harus mengaplikasikan pondasi dalam. Sebab, bangunan yang bertingkat tinggi sangat membutuhkannya agar terhindari dari kerusakan akibat guncangan yang kecil maupun besar sekalipun.

Jenis Tiang Pancang

Jenis Tiang Pancang Beton

Ada beberapa jenis pondasi tiang pancang pada umumnya yaitu tiang pancang beton, baja, besi dan kayu. Maka dari itu, berikut adalah penjelasannya.

Tiang pancang beton

Tiang pancang beton adalah bagian dari sekian banyak jenis pondasi yang digunakan pada umumnya di Indonesia. Karena, jenis ini berguna untuk skala kecil seperti pembangunan rumah bertingkat, perkantoran dan hotel kelas menengah.

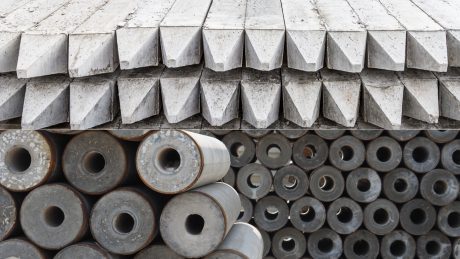

reinforced concrete piles

Terbagi menjadi 2 tahapan pembentukan yaitu dengan cara cor di tempat dan beton pracetak/precast. Maka dari itu, pastikan pilihan pembentukan beton yang sesuai dengan kebutuhan struktur tanah pada sekitar bangunan Anda.

Sering disebut juga dengan reinforced concrete pile, bahan pembuatannya berasal dari material beton bertulang dengan kualitas mutu yang bisa kita andalkan. Selain itu, tiang pancang beton terbagi menjadi 2 yaitu mini pile dan spun pile. Untuk beton bertulang lainnya, kunjungi Harga Pipa Beton Bertulang RCP untuk pekerjaan beton Anda.

Mini Pile

Mini pile adalah salah satu dari jenis tiang pancang yang berbentuk kotak. Selain itu, ada juga yang berbentuk segitiga tergantung pada jenis kebutuhan pembangunan pondasi. Mini pile lebih sering berguna untuk kebutuhan pembangunan pondasi dalam skala kecil.

Spun Pile

Seperti gambar diatas, spun pile ialah jenis tiang pancang yang pada umumnya berbentuk bulat. Berbanding terbalik dengan mini pile, tiang pancang beton tipe ini sering terpakai untuk pembangunan pondasi skala besar.

Baja/Besi

Tiang pancang baja atau besi biasa orang sebut dengan steel pile. Tipe ini sering terpakai karena mudah untuk menyesuaikan kondisi serta ukuran kebutuhan pondasi. Pada umumnya, tiang pancang ini berbentuk bulat dan menyerupai huruf H.

Akan tetapi, steel pile riskan terhadap terjadinya korosi. Terutama untuk kebutuhan pelabuhan atau dermaga pinggir laut. Maka dari itu, butuh ekstra perawatan agar bisa lebih tahan lama.

Tiang Pancang Kayu

Tiang pancang kayu adalah tiang pondasi yang dibuat dari bahan kayu. Sering dipakai untuk rumah adat tradisional, kayu yang dipakai harus kuat serta tahan dari pelapukan air dan tanah.

Struktur Detail Tiang Pancang Beton

Detail Pondasi Tiang pancang

Struktur tiang pancang terdiri dari bagian top, wedge dan bottom pile. Selain itu, dengan sistem sambungan detail terdapat side anchor, middle anchor, welded, wedge, plate jonint dan pin.

Detail Tiang Pancang

Detail tiang pancang seperti gambar sebelumnya merupakan system sambungan baji/wedges JHS. Maka dari itu, metode ini sesuai dengan yang sudah dipatenkan dalam skala Internasional.

Kekuatan sambungan bergantung pada baji, bukan pada pengelasan. Selain itu, pengelasan hanya untuk menahan baji pada tempat joint/sambungan serta memiliki kekuatan yang sama dengan tiang itu sendiri, sehingga dapat menghindari konsentrasi tegangan pada sambungan.

Jumlah baji untuk joint/sambungan dapat dimodifikasi pada keadaan tertentu dengan kekuatan yang setara, (2 baji atau 1 baji pada setiap sisi tiang).

Spesifikasi

Spesifikasi tiang pancang beton pracetak terbuat biasanya sebagai acuan dalam pembuatan pondasi tiang pancang beton untuk pondasi jembatan pada laboratorium dan lapangan.

Berikut ini adalah hitungan berdasarkan kekuatan tiang pancang untuk memikul beban dalam proses pekerjaan maupun pemancangan, seperti :

  • Ketahanan kekuatan untuk memikul beban dari gaya-gaya getar dalam bentuk vertical maupun leteral.
  • Beban dan gesekan pada pilar atau kepala jembatan.
  • Proses pengangkutan dan pemindahan ke tempat titik.
  • Pemukulan dalam proses pemancangan.
  • Timbunan pada lapisan tanah saat proses konsolidasi.
  • Yang terakhir adalah termasuk gaya gesek negatif serta gaya tekuk yang ada.

Pile Cap Tiang Pancang

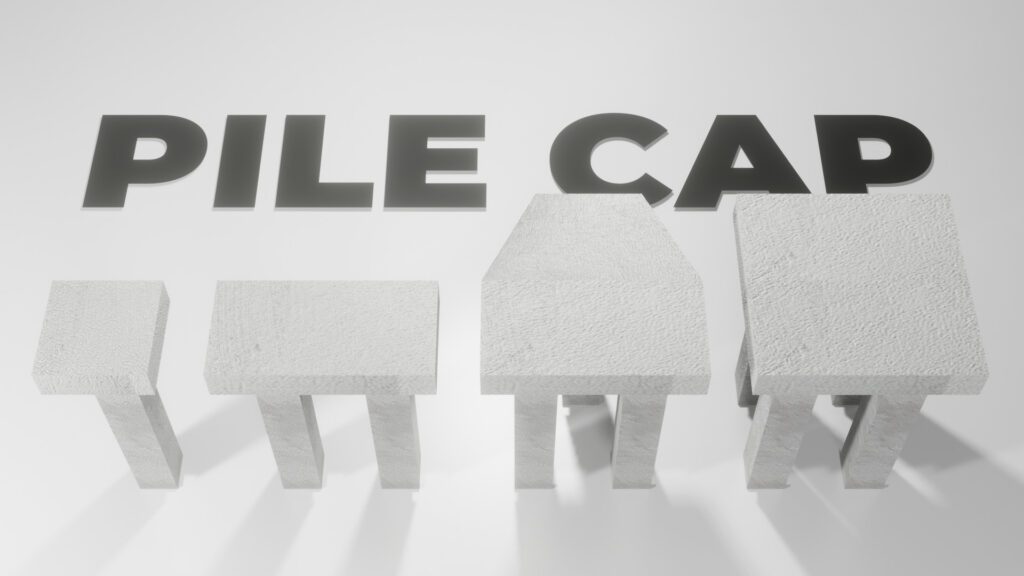

Pile Cap

Pile Cap adalah tikar penutup beton yang tebal dari tiang pancang. Selain itu, pile cap bertumpu pada beton atau tiang kayu yang telah di tancapkan ke tanah lunak untuk memberikan pondasi stabil. Bisa berguna untuk jenis bangunan bertingkat, jembatan dan struktur bangunan yang membutuhkan dukungan alat berat.

Pile cap mendistribusikan beban bangunan ke dalam tiang pancang. Struktur yang mirip dengan pekerjaan pile cap adalah rakitan beton dari besi wiremash saja. Selain itu, seperti lantai pondasi beton yang diletakkan langsung di atas tanah lunak yang mungkin dapat mengalami pergeseran atau penurunan.

Perhitungan Pile Cap Tiang Pancang

Perhitungan pile cap tiang pancang bisa saja menggunakan analogi yang di percaya pada masing-masing kontraktor. Entah memakai teori standar lurus atau menggunakan teori lentur.

Jumlah tiang pancang pada setiap pile cap sebagian besar berisi empat. Akan tetapi, jumlah tiang tidak menjadi acuan pasti. Sebab, semua kembali lagi tergantung pada kebutuhan bangunan itu sendiri.

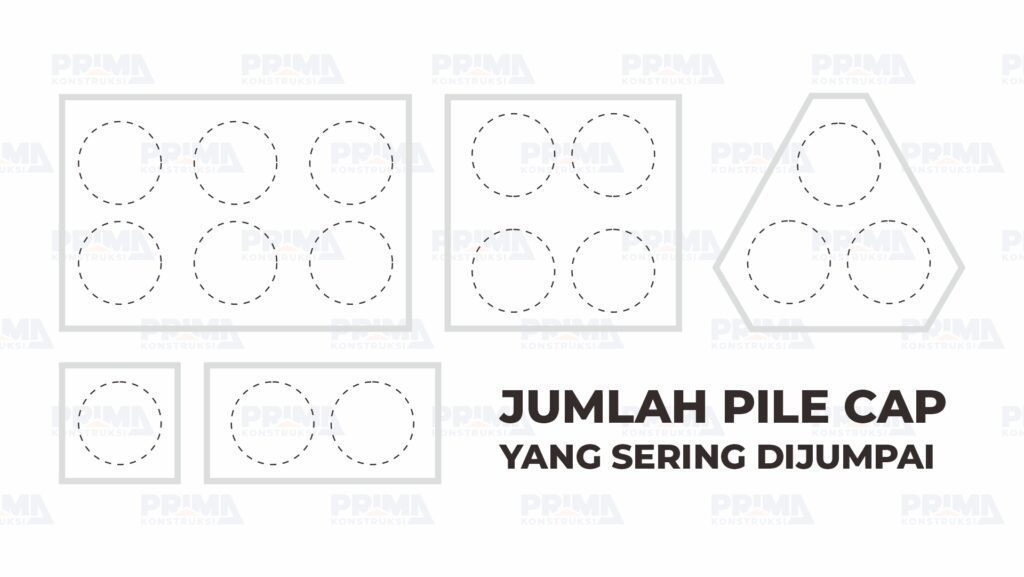

Spesifikasi Detail Pile Cap

Pile cap menghubungkan tiang pancang untuk menopang beban yang terpusat dari bangunan yang berada di atasnya. Maka dari itu, teori rangka ini berguna untuk merancang pentup tiang pancang.

Jarak Tiang Pancang ke Tepi Pile Cap

jarak tiang pancang ke tepi pile cap minimal setengah dari diameter tiang pancang. Akan tetapi, jarang sekali kami menemukan ukuran yang pasti untuk hasil yang tepat, jadi ini hanya perkiraan saja.

Secara umum, jarak antar tiang minimal 2,5 kali diameter tiang pancang. Hal ini terlaksana untuk menghindari interaksi satu tumpukan dengan tumpukan lainnya.

Ukuran Pondasi Tiang Pancang

Ukuran Tiang Pancang

Ukuran pondasi tiang pancang yang kita dapat pada lapangan pekerjaan yaitu ukuran beton pracetak/precast. Maka dari itu, spesifikasi tiang pancang beton pracetak terbuat dengan variasi yang kami jual sebagai berikut :

Ukuran Tiang PancangBerat (Kg)
30 x 30 x 600 cm (N)214
30 x 30 x 600 cm (S)214
30 x 30 x 600 cm (D)214
30 x 30 x 300 cm (N)214
30 x 30 x 300 cm (S)214
30 x 30 x 300 cm (D)214
25 x 25 x 600 cm (N)148
25 x 25 x 600 cm (S)148
25 x 25 x 600 cm (D)148
25 x 25 x 300 cm (N)148
25 x 25 x 300 cm (S)148
25 x 25 x 300 cm (D)148
20 x 20 x 600 cm (N)94
20 x 20 x 600 cm (S)94
20 x 20 x 600 cm (D)94
20 x 20 x 300 cm (N)94
20 x 20 x 300 cm (S)94
20 x 20 x 300 cm (D)94

Panjang tiang pancang beton di mulai dari 30cm sampai dengan 60cm atau mungkin lebih tergantung pada kebutuhan kedalaman. Selain itu, Diameter tiang pancang beton precast adalah 20×20 sampai dengan 30×30 seperti di atas. Akan tetapi, kembali lagi ada yang lebih dari ukuran tersebut dan itu termasuk pemesanan kustom.

Kalendering Tiang Pancang

Kalendering tiang pancang adalah cara untuk mengetahui kekuatan daya dukung tiang. Terlaksana setelah tiang pancang terpasang pada tanah, proses ini dilakukan untuk memastikan tidak ada penurunan lebih akibat pukulan hammer.

Biasanya, kalendering pondasi tiang pancang mencatat setiap 10 pukulan untuk mengetahui berapa dalam penurunan pada setiap penumbukan.

Analisa Harga Satuan Pemancangan

Harga Tiang Pancang beton

Analisa harga satuan pemancangan tiang pancang terangkum berdasarkan harga mobilisasi, satuan tiang, sambungan, pengelasan, upah pekerja, pemasangan dan lain sebagainya.

Ukuran Tiang PancangHarga Satuan
30 x 30 x 600 cm (N)Rp. 242.875
30 x 30 x 600 cm (S)Rp. 258.875
30 x 30 x 600 cm (D)Rp. 274.875
30 x 30 x 300 cm (N)Rp. 228.875
30 x 30 x 300 cm (S)Rp. 274.875
30 x 30 x 300 cm (D)Rp. 305.875
25 x 25 x 600 cm (N)Rp. 156.275
25 x 25 x 600 cm (S)Rp. 164.275
25 x 25 x 600 cm (D)Rp. 171.275
25 x 25 x 300 cm (N)Rp. 156.708
25 x 25 x 300 cm (S)Rp. 171.708
25 x 25 x 300 cm (D)Rp. 186.708
20 x 20 x 600 cm (N)Rp. 124.458
20 x 20 x 600 cm (S)Rp. 130.458
20 x 20 x 600 cm (D)Rp. 135.458
20 x 20 x 300 cm (N)Rp. 124.442
20 x 20 x 300 cm (S)Rp. 135.442
20 x 20 x 300 cm (D)Rp. 146.442

Mobilisasi

Mobilisasi berkisar pada Rp. 45.000.000 untuk drop hammer, diesel hammer, hydraulic hammer, vibratory pile driver dan lainnya. Harga tiang pancang beton yang sering terpakai adalah 20×20, 25×25 dan 30×30.

Joint Sambungan

Harga joint sambungan tiang pancang berkisar pada Rp. 375.000/titik. Selain itu, harga welding sambungan tiang pancang sebesar Rp. 175.000/titik. Harga ini tidak terlalu pasti karena setiap pekerjaan pengelasan welding  sudah tergabung dengan biaya sambungan (joint) borongan.

Untuk selebihnya cek harga tiang pancang mini pile untuk mengetahui lebih detailnya. Selain itu, kami Prima Konstruksi selalu memberikan harga satuan yang murah dan berkulitas.

Metode Pelaksanaan Tiang Pancang di Lapangan

Metode pelaksanaan tiang pancang di lapangan terkadang memerlukan terobosan baru agar pekerjaan dapat terselesaikan dengan baik. Selain itu, tenaga kerja yang berpengalaman sangat dibutuhkan. Khususnya, ketika terdapat kendala-kendala yang ada pada lapangan yang tidak terduga sebelumnya.

Maka dari itu, metode pelaksanaan tiang pancang di lapangan harus terlaksana dengan sangat teliti. Sebab, penyelesaian proyek konstruksi harus tepat waktu sesuai jadwal dan desain yang sudah terbuat. Selain itu, berikut persiapan perencanaan pondasi tiang pancang :

Perencanaan

Perencanaan pondasi tiang pancang harus sesuai dengan pekerjaan struktur dari kondisi desain pada sekitar proyek. Selain itu, pengumpulan data-data yang terkumpul akan mempengaruhi dan menentukan tahapan selanjutnya nanti.

Maka dari itu, kami berikan faktor-faktor yang mempengaruhi kelancaran pekerjaan. Harus Anda perhatikan benar-benar untuk daftar yang satu ini.

  • Pekerja yang professional dan berpengalaman memegang peranan penting dalam kelancaran metode pelaksanaan tiang pancang di lapangan.
  • Peralatan yang modern untuk menunjang jenis metode konstruksi yang terpilih.
  • Material yang memadai serta mudah untuk ketersediannya.
  • Pemilihan waktu yang tepat untuk proses pemancangan.
  • RAB yang “TEPAT’ bukan “MURAH” yang mempengaruhi metode pelaksanaan seperti : desain bangunan, medan menuju lokasi proyek, ketersediaan serta gaji para pekerja, bahan bangunan, alat pendukung dan terkadang biaya alternatif yang di luar perkiraan sebelumnya.

Persiapan Lokasi dan Alat Pemancangan

Persiapkan semua alat pemancang pada lokasi yang harus sesuai dengan titik pemancangan. Sebab, untuk menghindari terlalu banyak aktivitas alat berat yang dapat mempengaruhi kestabilan tanah akibat beban yang tidak merata.

Galian tanah yang terlaksana sebelum pemindahan proses pemancangan, harus mendapat perhatian khusus agar tidak mengganggu dasar desain pondasi. Selain itu, pembagian zona tiang pancang serta site plan untuk metode kerja.

Telaahlah lebih banyak mengenai Harga Pagar Panel Beton jikalau Anda menginginkan berbelanja prefrensi produk ini. Selain itu kami juga menjual tiang kolom pagar panel precast untuk membantu pekerjaan pagar panel Anda.

Prima Konstruksi

Alat pemancang tiang pancang harus sesuai dengan jenis tanah pada lokasi pekerjaan. Selain itu, harus sesuai juga dengan jenis tiang pancang yang akan terpakai. Karena, tiang pancang harus mudah menembus tanah tanpa ada kerusakan pada tanah maupun tiang pancang itu sendiri.

Tempat Penyimpanan

Seperti yang sudah kita bahas sebelumnya, tiang pancang harus di letakan pada sekitar area pemancangan. Biasanya, tersusun seperti piramida dan beralaskan kayu. Selain itu, agar tertata dengan baik, kelompokkan tiang pancang sesuai dengan tipe dan ukuran yang serupa.

Proses Pemancangan

Pada saat proses pemancanang, bagian kepala harus terlindungi dengan bantalan topi (mandrel). Selain itu, tiang pancang terikat dengan sling pada alat pancang. Kemudian agar masuk ke bagian alat, proses penarikan terlaksana terlebih dahulu.

Monitoring

Monitoring pekerjaan harus terlaksana dengan teliti untuk memastikan dengan baik kesiapan pekerjaan selanjutnya. Maka dari itu, terkadang kita menemukan kepala/mandor proyek menchecklist form untuk menyetujui pekerjaan telah terlaksana dengan baik.

Test PDA (Pile Driving Analyzer)

Test PDA terlaksana agar mengetahui pasti kesiapan dan kesempurnaan pada pekerjaan pemancangan. Selain itu, untuk memastikan daya dukung aksial dan keutuhan tiang pancang. Sebab, kerusakan pondasi tiang pancang bisa saja terjadi saat pengangkatan dan pemancangan.

Oleh sebab itu, selain untuk pemeriksaan yang tadi kami sebutkan terkadang untuk memastikan juga kepala tiang sudah sama rat dengan permukaan tanah dan satu sama lainnya dari tiang pancang beton itu sendiri.

Cara Pemasangan Tiang Pancang di Laut

Cara pemasangan tiang pancang di laut

Cara pemasangan tiang pancang di laut adalah menggunakan metode miring. Selain itu, ada perhatian khusus untuk pemancangan tiang pancang di laut yaitu gaya tekanan maupun gesekan yang bekerja pada dermaga yaitu :

Gaya Vertikal

Berat struktur berupa pleat lantai dermaga serta pada struktur yang ada di bawah seperti pondasi tiang pancang. Selain itu, beban yang ada pada dermaga lainnya seperti aktivitas orang, barang bongkar muat sampai dengan kendaraan pengangkut

Gaya Lateral

Gaya atau beban lateral seperti tarikan dan benturan kapal. Selain itu, kecepatan angin, gempa, arus ombak dan lainnya. Gaya akibat arus atau ombak tergantung kondisi perairan. Sebab, hal ini bisa terabaikan karena kondisi arus yang tenang.

Kelebihan dan Kekurangan Pondasi Tiang Pancang

kelebihan dan kekurangan pondasi tiang pancang

Kelebihan dan kekurangan pondasi tiang pancang yang anda cari semua ada disini. Maka dari itu mari kita perhatikan dengan seksama untuk kelebihan serta kekurangannya.

Kelebihan Pondasi Tiang Pancang

Kelebihan pondasi tiang pancang kami urutkan untuk jadi bahan pertimbangan Anda menggunakan aplikasi ini. Berikut kelebihannya :

  • Bahan yang terbuat dari beton sudah menjadi jaminan untuk kokohnya sebuah pondasi bangunan Anda.
  • Meminimalisir dari tegangan lain pada lokasi sekitar karena terjamin kekuatannya.
  • Proses galian tanah yang tidak perlu terlalu lama karena tidak terpengaruh dengan tinggi air tanah.
  • Tahan lama hingga puluhan tahun lamanya.
  • Ketahanan terhadap korosi akan membuat keseluruhan pondasi Anda berkualitas baik. Karena, pondasi tiang pancang beton mempunya dekking yang tebal.
  • Tulang beton terlindungi dengan baik. Sebab, kontak air atau zak kimia korosif di dalam tanah tidak mempengaruhinya.

Kekurangan Pondasi Tiang Pancang

Dimana ada kelebihan pasti ada kekurangan, begitupun dengan pondasi tiang pancang. Maka dari itu, ini akan menjadi pertimbangan apakah harus menggunakan metode ini.

  • Bobot yang berat menyulitkan mobilisasi pengiriman maupun operasi pada lokasi pembangunan.
  • Dimensi yang berukuran besar akan sulit untuk berpindah dari titik 1 ke titik 2.
  • Membutuhkan waktu yang lebih lama akibat bobot dan dimensi yang berukuran besar.

Semua kekurangan pasti ada solusi untuk membuat bangunan Anda menjadi kokoh dan tahan lama. Salah satunya ialah menggunakan jasa dan produk dari kami Prima Konstruksi.

Demikian penjelasan dari kami ada baiknya untuk mengetahui lebih lanjut masing-masing subjudul di atas. Sebab, kami rangkum dan mempersingkat artikel yang ada untuk penjelasan yang singkat juga lihat harga u ditch sebagai referensi saluran drainase Anda. Terima Kasih salam Prima Konstruksi.
